Maszyny specjalistyczne i energetyka
Ciężki tonaż, naczepy modułowe, procedury GPZ i transport w osłonie azotu
Transport transformatora energetycznego – wycena, dobór naczepy modułowej i naciski osi
Wycena transportu transformatora opiera się na rzeczywistej masie transportowej kadłuba, wymiarach po demontażu osprzętu oraz doborze naczepy Tiefbett lub modułów hydraulicznych.
Ciężkie transformatory sieciowe i blokowe przewozi się na wieloosiowych naczepach modułowych o hydraulicznej kompensacji osi, co pozwala precyzyjnie rozłożyć naciski punktowe. Organizacja przewozu obejmuje odciążenie kadłuba, transport w osłonie azotu z kontrolą ciśnienia, demontaż izolatorów i radiatorów oraz ekspertyzy inżynieryjne obiektów mostowych.
Logistyka transportu ciężkich transformatorów sieciowych
Transport transformatorów energetycznych to jedno z najbardziej wymagających zadań w logistyce ponadnormatywnej. Urządzenia te posiadają zwartą bryłę, lecz ich ogromna masa punktowa wymaga stosowania naczep zagłębianych Tiefbett lub wieloosiowych platform modułowych z hydrauliczną kompensacją osi. Pozwala to na równomierne rozłożenie nacisków zestawu na nawierzchnię oraz ochronę konstrukcji mostowych na trasie.
Przed podjęciem do przewozu transformator wymaga odciążenia. Spuszcza się olej elektroizolacyjny do autocystern, a ceramiczne izolatory przepustowe, konserwator i radiatory chłodzące są demontowane na czas przejazdu. Aby higroskopijna izolacja papierowa uzwojeń nie uległa zawilgoceniu, wnętrze kadłuba wypełnia się suchym azotem pod lekkim nadciśnieniem ze stałą kontrolą manometryczną.
Dobór naczepy niskopodwoziowej i techniki transportu do klasy transformatora
Zestawienie parametrów technicznych kadłuba, technologii osłony oraz rekomendowanego typu zestawu.
| Klasa transformatora | Przykładowe jednostki | Parametry transportowe | Rekomendowana naczepa | Zabezpieczenie i procedura |
|---|---|---|---|---|
| Transformatory rozdzielcze i stacyjne SN/SN oraz 110kV/SN | Jednostki stacyjne i rozdzielcze zasilające sieci średniego i wysokiego napięcia (m.in. ABB, Schneider, ZREW) | Kompaktowy kadłub prostopadłościenny, demontaż osprzętu zewnętrznego i aparatury chłodzącej | Naczepa zagłębiana Tiefbett z obniżonym łożem ładunkowym i rozpinaną łabędzią szyją | Odciągi łańcuchowe o podwyższonej wytrzymałości, maty gumowe antypoślizgowe, mocowanie w fabrycznych punktach kadłuba |
| Transformatory sieciowe WN/SN stacji elektroenergetycznych GPZ | Główne transformatory zasilające stacji GPZ 110kV z uzwojeniami miedzianymi lub aluminiowymi | Masa kadłuba po spuszczeniu oleju elektroizolacyjnego, asymetryczny rozkład mas rdzenia i uzwojeń | Wieloosiowa naczepa zagłębiana lub modułowa z hydrauliczną kompensacją osi | Transport w osłonie azotu pod stałym nadciśnieniem manometrycznym, blokady oporowe na łożu naczepy |
| Transformatory blokowe elektrowni i autotransformatory przesyłowe | Najcięższe jednostki blokowe oraz autotransformatory najwyższych napięć przesyłowych 220kV i 400kV | Masa kadłuba na sucho wymagająca zaawansowanego podparcia punktowego i analizy nacisków na konstrukcje mostowe | Wieloosiowe moduły hydrauliczne z niezależnym sterowaniem linii osiowych lub zestaw z dźwigarami nośnymi | Indywidualny projekt posadowienia, hydrauliczne wyrównywanie nacisków, asysta energetyczna i policja |
| Osprzęt i wyposażenie towarzyszące (transport skojarzony) | Olej elektroizolacyjny, ceramiczne izolatory przepustowe, konserwator, radiatory i szafy sterownicze | Olej chłodzący w autocysternach, osprzęt aparatury wrażliwy na wstrząsy mechaniczne i wilgoć atmosferyczną | Cysterny drogowe do oleju oraz naczepy ze wzmocnioną podłogą na zdemontowane podzespoły | Skrzynie transportowe, zawiesia pasowe, kontrola szczelności kołnierzy i zabezpieczenie przed pyłem |
Charakterystyka naczep niskopodwoziowych i modułowych do przewozu transformatorów
Specyfikacja pokładów ładunkowych, możliwości obniżenia skrajni i metody wprowadzania ładunku.
| Typ naczepy / zestawu | Charakterystyka pokładu | Zastosowanie logistyczne | Metoda załadunku / posadowienia |
|---|---|---|---|
| Naczepa zagłębiana Tiefbett z rozpinaną szyją | Obniżone łoże ładunkowe z możliwością wjazdu czołowego po odpięciu łabędziej szyi | Transformatory stacyjne i rozdzielcze o znacznej wysokości konstrukcyjnej kadłuba | Posadowienie dźwigowe lub nasuwanie hydrauliczne bezpośrednio z fundamentu stacji GPZ |
| Wieloosiowe platformy modułowe z kompensacją osi | Hydrauliczne wyrównywanie poziomów oraz niezależny skręt linii osi redukujący naprężenia podłoża | Ciężkie jednostki sieciowe i blokowe o dużych naciskach punktowych na konstrukcje drogowe i mostowe | Równomierne rozłożenie nacisków na nawierzchnię i obiekty inżynieryjne zgodnie z ekspertyzą przejazdu |
| Zestaw transportowy z dźwigarami nośnymi | Konstrukcja podwieszająca kadłub transformatora pomiędzy przednim a tylnym modułem jezdnym | Najwyższe jednostki transformatorowe, gdzie dolna krawędź kadłuba prowadzona jest tuż nad nawierzchnią | Podwieszenie na bocznych wspornikach kadłuba i regulacja hydrauliczna wysokości w trakcie przejazdu |
| Autocysterny i naczepy na osprzęt towarzyszący | Szczelne zbiorniki cysternowe oraz naczepy wyposażone w certyfikowane punkty kotwiczenia | Równoległy przewóz oleju transformatorowego oraz zdemontowanego osprzętu chłodzącego i aparatury | Załadunek osprzętu wózkami i suwnicami oraz przepompowywanie oleju bezpośrednio ze zbiornika stacji |
Potrzebujesz szybkiej konsultacji inżynieryjnej?
Omów masę kadłuba, osłonę azotu i warunki dojazdu do stacji GPZ ze spedytorem.
Prześlij specyfikację transformatora do wyceny
Podaj markę, model, wagę kadłuba bez oleju, wymiary gabarytowe, adresy stacji GPZ oraz preferowany termin.
Wyceń transport transformatora energetycznego
Wyceń transport transformatora energetycznego
Podaj model i moc transformatora, masę transportową (z olejem lub w osłonie azotu), wymiary gabarytowe kadłuba oraz kody pocztowe stacji GPZ.
Wyceń transport transformatora energetycznego
Wyceń transport transformatora energetycznego
Podaj model i moc transformatora, masę transportową (z olejem lub w osłonie azotu), wymiary gabarytowe kadłuba oraz kody pocztowe stacji GPZ.
Telefon
+48 534 531 513Dane niezbędne do wyceny przewozu transformatora
Podanie precyzyjnych parametrów technicznych i logistycznych pozwala przygotować bezpieczną konfigurację zestawu modułowego.
Masa transportowa kadłuba (na sucho)
Masa samego rdzenia i kadłuba bez oleju chłodzącego decyduje o doborze liczby linii osiowych zestawu modułowego.
Położenie środka ciężkości
Transformatory posiadają niesymetryczny rozkład mas. Dokładne określenie środka ciężkości jest kluczowe dla stabilności na naczepie.
Stan osłony azotowej i manometry
Potwierdź, czy przewóz odbędzie się w osłonie azotu pod nadciśnieniem oraz czy zamontowano sprawne manometry kontrolne.
Lokalizacje stacji GPZ (kody pocztowe)
Stacje elektroenergetyczne GPZ zlokalizowane są często w trudnodostępnym terenie, co wymaga weryfikacji dróg dojazdowych.
Dostępność suwnicy lub torowiska ślizgowego
Określ, czy na stacji dostępna jest suwnica bramowa, czy konieczne jest zamówienie dźwigów samojezdnych lub hydraulicznego torowiska ślizgowego.
Co ma największy wpływ na cenę transportu transformatora
Koszt przewozu ciężkich transformatorów zależy głównie od konfiguracji naczepy modułowej oraz specyfiki trasy przejazdu. Każdy przewóz o dużym tonażu wymaga wyznaczenia optymalnego korytarza oraz sporządzenia szczegółowych ekspertyz nośności obiektów inżynieryjnych na drogach krajowych i lokalnych.
Dodatkowe czynniki kosztowe to koordynacja z operatorami sieci elektroenergetycznej przy przejeździe pod liniami napowietrznymi, obsługa nasuwania hydraulicznego na stacji GPZ oraz transport towarzyszący oleju elektroizolacyjnego w autocysternach.
Dobór zestawu niskopodwoziowego do parametrów ładunku
Typ naczepy dobieramy na podstawie wymiarów gabarytowych (zwłaszcza wysokości transportowej), masy rzeczywistej oraz dostępnego sposobu załadunku na placu.

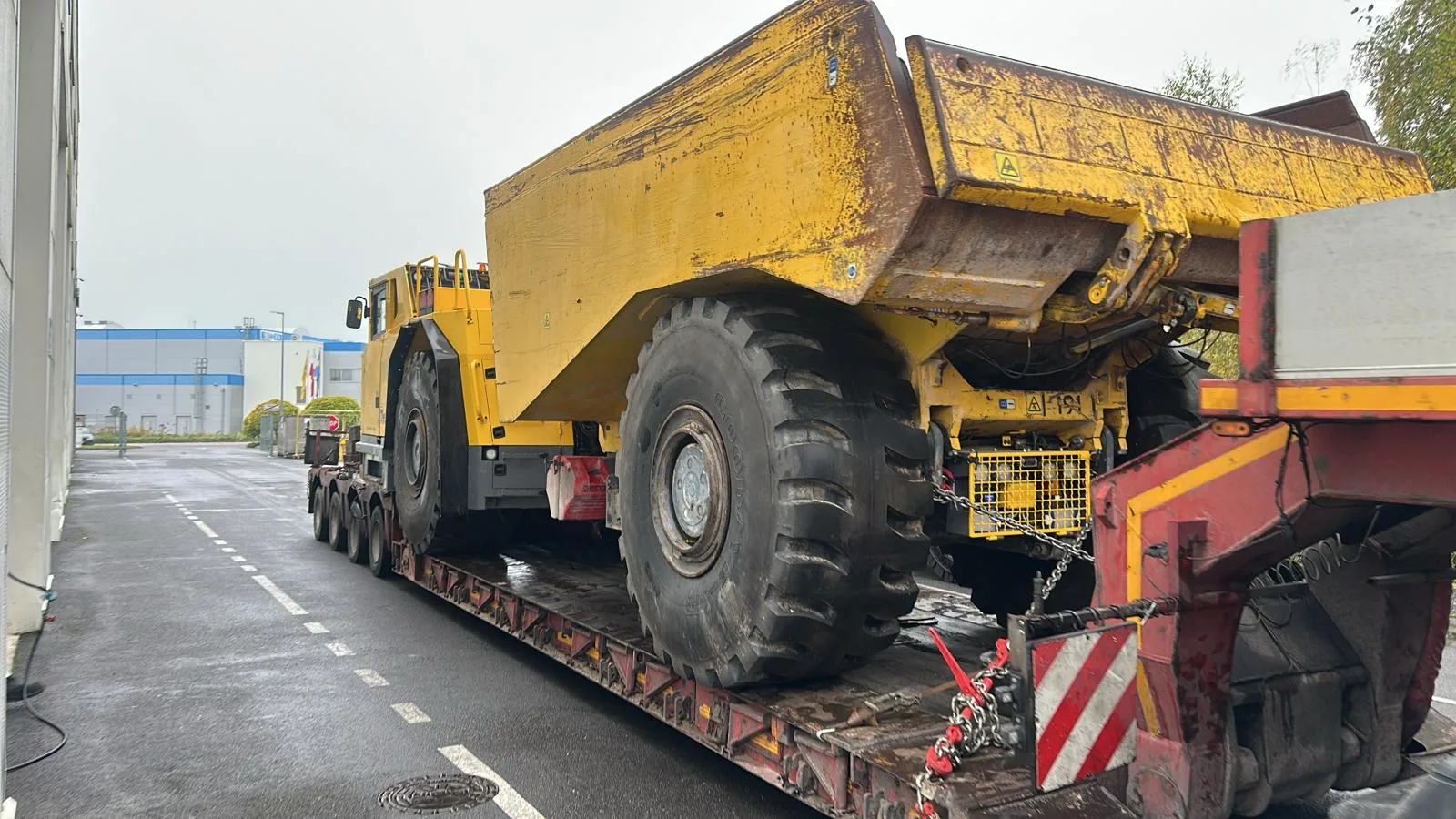

| Kategoria naczepy | Cechy pokładu ładunkowego | Przykłady zastosowań | Sposób załadunku |
|---|---|---|---|
| Naczepa Semi (3–5 osi) | Pokład o wysokości 85–90 cm z poszerzeniami bocznymi i najazdami hydraulicznymi | Koparki kołowe, walce drogowe, mniejsze spycharki, maszyny przeładunkowe | Samodzielny wjazd po najazdach tylnych lub rampa załadunkowa |
| Naczepa Tiefbett (zagłębiana) | Obniżony pokład roboczy (30–45 cm nad ziemią) z odpinaną łabędzią szyją | Wysokie koparki gąsienicowe, kombajny zbożowe, wozidła, kruszarki mobilne | Wjazd od przodu naczepy po odpięciu szyi (minimalny kąt natarcia) |
| Naczepa z muldami kołowymi | Specjalne zagłębienia w pokładzie redukujące wysokość całkowitą o 35–50 cm | Ciężkie ładowarki kołowe, ciągniki rolnicze i opryskiwacze o dużych kołach | Wjazd po najazdach i osadzenie kół osi w muldach pokładu |
| Platforma rozciągana (Tele) | Rozsuwany pokład jedno- lub dwukrotnie (długość ładunkowa do 21–30 m) | Konstrukcje stalowe, zbiorniki przemysłowe, elementy hal, silosy, domy modułowe | Załadunek dźwigiem, suwnicą przemysłową lub najazdy specjalistyczne |
Załadunek, mocowanie i zabezpieczenie transformatora
Zasady bezpiecznego posadowienia i zabezpieczenia kadłubów na naczepach niskopodwoziowych i modułowych.
Załadunek metodą hydrauliczną (torowisko ślizgowe)
Gdy dźwig nie ma możliwości podejścia na stacji, transformator jest nasuwany na pokład naczepy za pomocą hydraulicznych torów ślizgowych bezpośrednio z fundamentu stacji GPZ.
Maty gumowe i blokady oporowe
Pod podstawę kadłuba układa się maty gumowe o wysokim współczynniku tarcia, a boki blokuje się elementami oporowymi na ramie naczepy.
Mocowanie odciągami łańcuchowymi
Do zabezpieczenia ładunku stosuje się certyfikowane odciągi łańcuchowe mocowane krzyżowo do fabrycznych punktów kotwiczenia kadłuba.
Monitorowanie ciśnienia azotu w trasie
Obsługa transportu na każdym postoju kontroluje wskazania manometru. Utrzymanie nadciśnienia chroni higroskopijną izolację celulozową rdzenia przed wilgocią z powietrza.
Logistyka trasy i procedury dla transformatorów energetycznych
Koordynacja przejazdu zestawów wieloosiowych z zarządcami dróg i operatorami infrastruktury.
Ekspertyzy inżynieryjne mostów i wiaduktów
Dla ciężkich zestawów wieloosiowych konieczne jest sporządzenie obliczeń nośności obiektów mostowych na trasie przed wydaniem decyzji administracyjnej.
Asysta energetyczna przy liniach napowietrznych
Przy znacznej wysokości zestawu przejazd pod napowietrznymi liniami elektroenergetycznymi wymaga asysty pogotowia energetycznego.
Jak przygotować transformator do odbioru przez spedycję
Prawidłowe przygotowanie transformatora przez zakłady elektroenergetyczne chroni przed opóźnieniami.
- Opróżnij kadłub z oleju elektroizolacyjnego i przetłocz go do bezpiecznych cystern transportowych
- Zdemontuj ceramiczne izolatory przepustowe, konserwator, radiatory i rurociągi chłodzące
- Wypełnij wnętrze kadłuba suchym azotem pod lekkim nadciśnieniem i zainstaluj sprawny manometr kontrolny
- Zaślep kołnierzami transportowymi wszystkie odsłonięte otwory po zdemontowanym osprzęcie zewnętrznym
- Wyczyść i zweryfikuj stan techniczny fabrycznych uszu zaczepowych i punktów podnoszenia na kadłubie
- Przygotuj kompletną dokumentację techniczną, kartę masy transportowej oraz protokół osłony gazowej
Błędy w danych uniemożliwiające przygotowanie rzetelnej wyceny
Unikaj podawania niekompletnych parametrów, aby skrócić czas analizy logistycznej.
Zatajenie obecności oleju w kadłubie
Brak informacji o oleju wewnątrz kadłuba prowadzi do błędnego doboru liczby linii osiowych naczepy i przekroczenia dopuszczalnych nacisków na drogę.
Pominięcie wymiarów szaf sterowniczych
Nieuwzględnienie szerokości zamontowanej aparatury sterowniczej uniemożliwia prawidłowe zaplanowanie skrajni i podparcia ładunku.
Weryfikacja nacisków na osie i symulacja przejazdu
Przed realizacją transportu przeprowadzana jest symulacja rozkładu nacisków na poszczególne linie osiowe naczepy modułowej. Umożliwia to zachowanie dopuszczalnych limitów infrastruktury drogowej i bezpieczne pokonanie obiektów mostowych.
Prześlij specyfikację transformatora do wyceny
Podaj markę, model, wagę kadłuba bez oleju, wymiary gabarytowe, adresy stacji GPZ oraz preferowany termin.
Ubezpieczenie i odpowiedzialność w transporcie energetycznym
Wszystkie realizowane przewozy transformatorów energetycznych są objęte ubezpieczeniem odpowiedzialności cywilnej przewoźnika drogowego dostosowanym do rynkowej wartości przewożonego mienia. Transport odbywa się z zachowaniem wszelkich norm bezpieczeństwa ładunku oraz wymogów prawnych.
Warunki operacyjne, trasa przejazdu oraz zabezpieczenia są każdorazowo precyzowane w umowie przewozowej po weryfikacji rysunków technicznych i parametrów stacji GPZ.
Materiał własny
Sprzęt energetyczny i przemysłowy na naczepach niskopodwoziowych
Przykłady rozmieszczenia maszyn przemysłowych, konstrukcji technologicznych i ładunków nienormatywnych.
Zbiorniki i silosy
Transport zbiornika przemysłowego z zabezpieczeniem pasami i odciągami.
Zobacz powiązaną stronę →

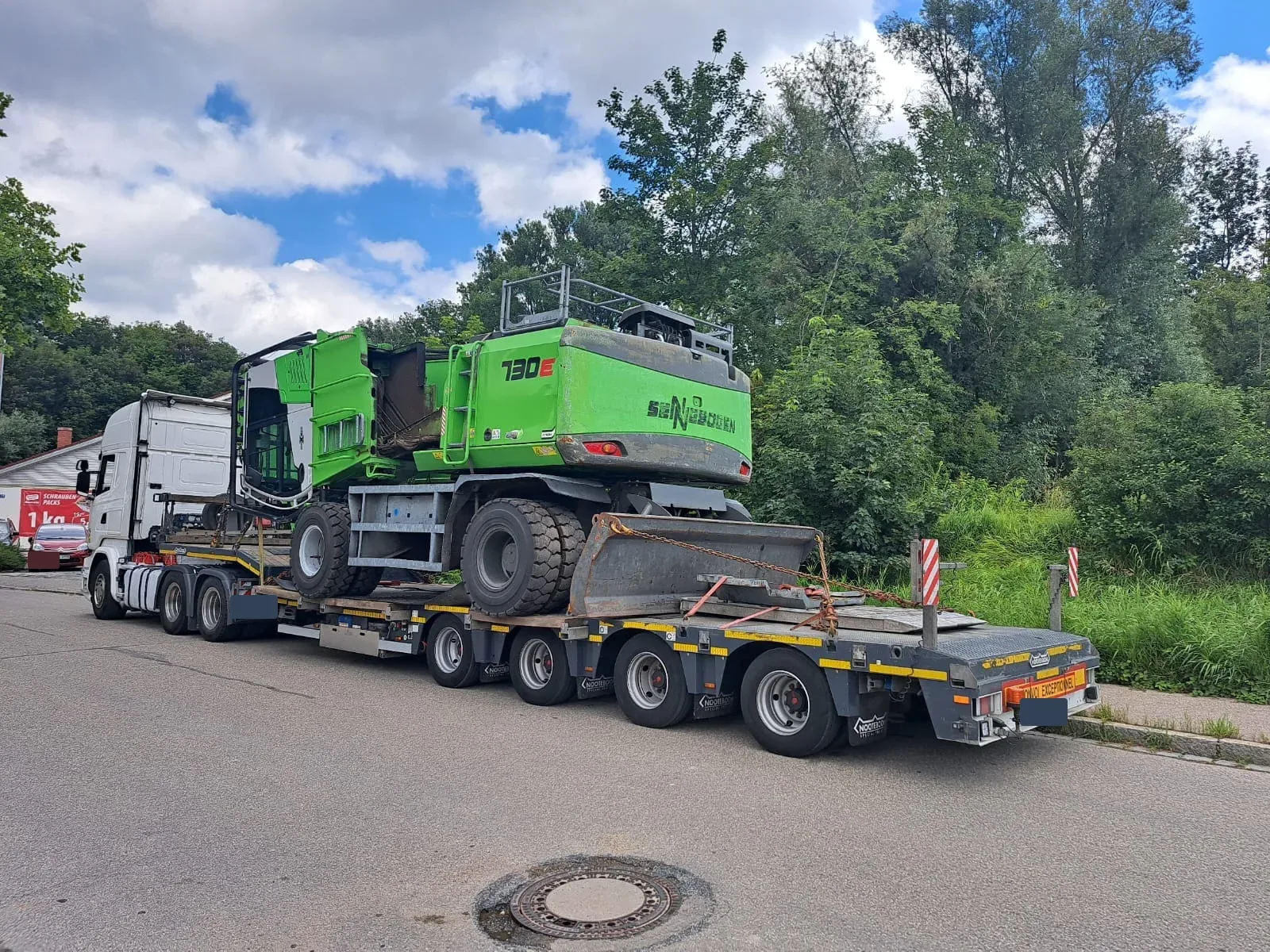

Maszyna przeładunkowa Sennebogen
Ciężka maszyna przeładunkowa Sennebogen 730E z osprzętem na 4-osiowej naczepie Semi.
Zobacz powiązaną stronę →
Długa konstrukcja stalowa
Długa konstrukcja stalowa zabezpieczona na 3-osiowej naczepie Semi.
Zobacz powiązaną stronę →Najczęściej zadawane pytania
Czy transportujecie transformatory z olejem w środku?
W przypadku ciężkich jednostek sieciowych olej jest spuszczany i transportowany oddzielnie w autocysternach. Zmniejsza to masę transportową kadłuba i zapobiega ryzyku rozlania cieczy.
Na czym polega transport w osłonie azotu?
Do opróżnionego z oleju kadłuba wtłacza się suchy azot pod lekkim nadciśnieniem. Zapobiega to przedostawaniu się wilgoci z powietrza atmosferycznego, która mogłaby uszkodzić celulozową izolację uzwojeń rdzenia.
Jak długo trwa procedura wyznaczania trasy i uzyskiwania zezwoleń?
Dla transportów nienormatywnych wymagających indywidualnych ekspertyz mostowych i uzgodnień z zarządcami dróg czas trwania procedur zależy od stopnia skomplikowania trasy i liczby obiektów inżynieryjnych.
Czy realizujecie nasuwanie hydrauliczne transformatora na fundament?
Organizujemy usługę relokacyjną obejmującą przewóz naczepą modułową oraz hydrauliczne nasunięcie kadłuba bezpośrednio na pole stacji GPZ.
