Wysokość transportowa po złożeniu
Zmierz wysokość maszyny w najwyższym punkcie (kabina, zbiornik lub złożone belki polowe) stojącej na gruncie.
Maszyny rolnicze i ochrona roślin
Wysoki prześwit, naczepy z muldami kołowymi i ochrona aluminiowych belek polowych
Transport opryskiwacza samojezdnego – dobór naczepy z muldami kołowymi i wycena
Wycena transportu opryskiwacza samojezdnego opiera się na wysokości całkowitej po złożeniu belek, rozstawie kół na podwoziu oraz doborze naczepy niskopodwoziowej z muldami kołowymi.
Samojezdne opryskiwacze rolnicze ze względu na wysokie koła i konstrukcję podwozia wymagają naczep wyposażonych w muldy kołowe. Umieszczenie kół w zagłębieniach ramy obniża środek ciężkości oraz wysokość całkowitą zestawu pod obiektami inżynieryjnymi. Zapewnia to stabilne mocowanie belek polowych, prawidłowy dobór trasy i organizację formalności przejazdu.
Logistyka przewozu wysokich opryskiwaczy samojezdnych
Opryskiwacze samojezdne należą do maszyn rolniczych o specyficznych wymaganiach transportowych. Posiadają konstrukcję o wysokim prześwicie podwozia oraz koła o dużej średnicy. Ich wysokość transportowa na płaskim podłożu osiąga znaczne wartości. Przewóz na standardowej platformie płaskiej spowodowałby przekroczenie skrajni drogowej i uniemożliwił przejazd pod wiaduktami kolejowymi.
Podstawą bezpiecznego przewozu są naczepy niskopodwoziowe Semi wyposażone w muldy kołowe. Wprowadzenie kół w zagłębienia pokładu obniża ładunek i środek ciężkości, co pozwala na bezpieczne zmieszczenie się pod obiektami inżynieryjnymi. Równie istotna jest ochrona belek opryskowych, które wymagają stabilnego ryglowania w fabrycznych łożach wzdłuż kabiny oraz pasów z miękkimi narożnikami ochronnymi.
Dobór naczepy niskopodwoziowej i techniki transportu do typu opryskiwacza
Zestawienie parametrów gabarytowych, konfiguracji belek i rekomendowanych naczep z muldami kołowymi.
| Klasa opryskiwacza | Przykładowe modele | Parametry transportowe | Rekomendowana naczepa | Zabezpieczenie i procedura |
|---|---|---|---|---|
| Opryskiwacze samojezdne kompaktowe (zbiornik 3000–4000 l) | Kompaktowe opryskiwacze polowe (m.in. Berthoud Raptor, Hardi Alpha evo, Amazone Pantera 4502) | Konstrukcja 2-osiowa, hydrostatyczny napęd kół, wysoki prześwit podwozia, belki polowe składane wzdłuż kabiny | Naczepa niskopodwoziowa Semi z muldami kołowymi i najazdami | Koła w muldach blokowane klinami oporowymi, odciągi pasowe, mechaniczne ryglowanie belek w siodłach transportowych |
| Opryskiwacze samojezdne wielkoobszarowe (zbiornik 5000–8000 l) | Ciężkie opryskiwacze samojezdne (m.in. Challenger RoGator, John Deere R4040i / R4050i, Horsch Leeb PT) | Masa robocza powyżej 12 t (pusty zbiornik), szerokie ogumienie, aluminiowe ramiona belek o dużej rozpiętości | Naczepa Semi z muldami kołowymi lub naczepa zagłębiana Tiefbett z poszerzeniami | Pasy transportowe z miękkimi narożnikami na ramionach belek, całkowicie opróżniony zbiornik, pasy odciągowe krzyżowe |
| Opryskiwacze zaczepiane i ciągnione (zbiornik 4000–12000 l) | Wielkogabarytowe opryskiwacze ciągnione (m.in. Amazone UX, Horsch Leeb GS, John Deere R962i, Lemken) | Podwozie 1- lub 2-osiowe tandem, długi dyszel pociągowy, belki stalowo-aluminiowe składane do transportu | Platforma Semi z najazdami lub Tiefbett (dyszel oparty i unieruchomiony na balkonie naczepy) | Blokada osi skrętnej opryskiwacza, pasy mocujące na koła i dyszel, pasy stabilizujące konstrukcję belek |
| Osprzęt i koła bliźniacze / międzyrzędowe | Wymienne komplety kół wąskich (międzyrzędowych) lub szerokich flotacyjnych, głowice rozpylaczy | Wysokie koła o dużej średnicy, aparatura cieczowa, anteny nawigacji polowej GPS | Balkon naczepy Semi lub przestrzeń ładunkowa za muldami kołowymi | Stojaki transportowe na koła, skrzynie na głowice i anteny GPS, pasy ściągające z napinaczami |
Charakterystyka naczep niskopodwoziowych z muldami kołowymi do przewozu opryskiwaczy
Możliwości redukcji skrajni pionowej, poszerzenia boczne i technika wprowadzania maszyny.
| Typ naczepy / pokładu | Charakterystyka pokładu | Zastosowanie agrotechniczne | Metoda załadunku / pozycjonowania |
|---|---|---|---|
| Naczepa Semi z muldami kołowymi | Wyprofilowane zagłębienia w pokładzie obniżające środek ciężkości oraz wysokość całkowitą zestawu | Samojezdne opryskiwacze o standardowym lub regulowanym rozstawie kół o dużej średnicy | Wjazd maszyną po najazdach bezpośrednio do muld kołowych i blokada klinami oporowymi |
| Naczepa zagłębiana Tiefbett z odpinaną szyją | Obniżone łoże ładunkowe z możliwością wjazdu czołowego po rozpięciu łabędziej szyi | Wysokie opryskiwacze samojezdne z rozbudowanymi masztami belek oraz maszyny o nietypowym rozstawie | Wjazd czołowy bezpośrednio z poziomu placu przy minimalnym kącie natarcia podwozia |
| Naczepa platformowa z poszerzeniami bocznymi | Wysuwane poszerzenia pokładu ładunkowego z drewnianym wypełnieniem nośnym | Opryskiwacze na szerokim ogumieniu flotacyjnym oraz maszyny ciągnione o szerokim rozstawie osi | Wjazd po najazdach hydraulicznych i stabilne podparcie kół na poszerzonej płaszczyźnie pokładu |
| Zestaw transportowy ze wspornikami belek polowych | Punkty kotwiczenia i miękkie podpory redukujące drgania wzdłużne oraz poprzeczne aparatury | Przewóz opryskiwaczy z belkami aluminiowymi lub kompozytowymi wyposażonymi w sensory odległości | Ryglowanie zamków transportowych i mocowanie pasami zabezpieczonymi ochraniaczami |
Potrzebujesz szybkiej konsultacji technicznej?
Omów rozstaw kół, głębokość muld i warunki dojazdu bezpośrednio ze spedytorem.
Prześlij specyfikację opryskiwacza do wyceny
Podaj markę, model, rozpiętość belek polowych, zewnętrzny rozstaw kół, trasę oraz preferowany termin odbioru.
Wyceń transport opryskiwacza rolniczego
Wyceń transport opryskiwacza rolniczego
Podaj model opryskiwacza, wysokość transportową, rozpiętość belek polowych, rozstaw kół oraz kody pocztowe obu placów.
Wyceń transport opryskiwacza rolniczego
Wyceń transport opryskiwacza rolniczego
Podaj model opryskiwacza, wysokość transportową, rozpiętość belek polowych, rozstaw kół oraz kody pocztowe obu placów.
Telefon
+48 534 531 513Dane niezbędne do wyceny przewozu opryskiwacza
Podanie dokładnej geometrii kół i belek polowych pozwala bezpiecznie dobrać naczepę i zaplanować przejazd.
Rozstaw kół (szerokość zewnętrzna)
Wskaż szerokość mierzoną po zewnętrznych krawędziach opon. Decyduje to o konieczności zastosowania poszerzeń pokładu naczepy.
Rozstaw osi (długość podwozia)
Dystans między osiami kół pozwala dopasować pozycję muld kołowych na naczepie niskopodwoziowej.
Materiał i stan belek polowych
Potwierdź, czy belki są wykonane ze stali czy aluminium oraz czy fabryczne blokady transportowe są sprawne.
Całkowite opróżnienie zbiornika roboczego
Zbiorniki cieczy roboczej oraz płuczącej muszą być całkowicie opróżnione przed załadunkiem w celu zachowania stabilności i limitów tonażowych.
Regulacja rozstawu kół
Określ, czy opryskiwacz posiada hydrauliczną lub mechaniczną regulację szerokości rozstawu kół.
Czynniki wpływające na stawkę transportu opryskiwaczy
Koszt przewozu opryskiwacza samojezdnego zależy od wymiarów transportowych zestawu i długości trasy. Przy znacznej wysokości konieczne jest wyznaczenie trasy omijającej niskie obiekty inżynieryjne oraz dopełnienie formalności związanych z przejazdem nienormatywnym.
Na ostateczną kalkulację wpływa również lokalizacja obu punktów na relacjach krajowych oraz importowych z rynków zachodnioeuropejskich, gdzie załadunek wymaga wcześniejszej koordynacji z gospodarstwem lub punktem serwisowym.
Dobór zestawu niskopodwoziowego do parametrów ładunku
Typ naczepy dobieramy na podstawie wymiarów gabarytowych (zwłaszcza wysokości transportowej), masy rzeczywistej oraz dostępnego sposobu załadunku na placu.
| Kategoria naczepy | Cechy pokładu ładunkowego | Przykłady zastosowań | Sposób załadunku |
|---|---|---|---|
| Naczepa Semi (3–5 osi) | Pokład o wysokości 85–90 cm z poszerzeniami bocznymi i najazdami hydraulicznymi | Koparki kołowe, walce drogowe, mniejsze spycharki, maszyny przeładunkowe | Samodzielny wjazd po najazdach tylnych lub rampa załadunkowa |
| Naczepa Tiefbett (zagłębiana) | Obniżony pokład roboczy (30–45 cm nad ziemią) z odpinaną łabędzią szyją | Wysokie koparki gąsienicowe, kombajny zbożowe, wozidła, kruszarki mobilne | Wjazd od przodu naczepy po odpięciu szyi (minimalny kąt natarcia) |
| Naczepa z muldami kołowymi | Specjalne zagłębienia w pokładzie redukujące wysokość całkowitą o 35–50 cm | Ciężkie ładowarki kołowe, ciągniki rolnicze i opryskiwacze o dużych kołach | Wjazd po najazdach i osadzenie kół osi w muldach pokładu |
| Platforma rozciągana (Tele) | Rozsuwany pokład jedno- lub dwukrotnie (długość ładunkowa do 21–30 m) | Konstrukcje stalowe, zbiorniki przemysłowe, elementy hal, silosy, domy modułowe | Załadunek dźwigiem, suwnicą przemysłową lub najazdy specjalistyczne |
Zabezpieczenie i załadunek opryskiwacza rolniczego
Zasady bezpiecznego wprowadzania maszyn rolniczych na naczepy niskopodwoziowe z muldami kołowymi.
Wjazd na naczepę z muldami kołowymi
Opryskiwacz najeżdża na naczepę po rampach, po czym koła przednie i tylne są precyzyjnie pozycjonowane w zagłębieniach ramy.
Blokada kół klinami i pasami odciągowymi
Koła opryskiwacza wewnątrz muld są blokowane stalowymi klinami oporowymi i mocowane pasami do punktów zaczepowych podwozia.
Mocowanie złożonych belek polowych
Złożone wzdłuż kabiny belki polowe są ryglowane na siodłach i spinane pasami transportowymi z miękkimi narożnikami ochronnymi.
Zabezpieczenie dysz i głowic rozpylaczy
Korpusy rozpylaczy i przewody cieczowe wystające poza obrys ramy są sprawdzane i chronione przed kontaktem z pasami mocującymi.
Trasa i wymogi formalne dla wysokich maszyn rolniczych
Planowanie przejazdu zestawu niskopodwoziowego z uwzględnieniem skrajni drogowej.
Weryfikacja prześwitów pod wiaduktami
Trasa przejazdu jest weryfikowana pod kątem wysokości wiaduktów kolejowych, kładek dla pieszych i napowietrznych kabli teletechnicznych.
Procedury nienormatywne i pilotaż
W przypadku przekroczenia standardowej skrajni drogowej organizowane są odpowiednie zezwolenia oraz osłona licencjonowanych pojazdów pilotujących.
Jak przygotować opryskiwacz do transportu
Właściwe przygotowanie opryskiwacza przed przyjazdem naczepy niskopodwoziowej usprawnia załadunek.
- Całkowicie opróżnij zbiornik główny oraz zbiornik na czystą wodę z wszelkich płynów roboczych
- Złóż belki polowe w pozycję transportową i upewnij się, że blokady zatrzaskowe na siodłach są mechanicznie zaryglowane
- Zdemontuj lub zabezpiecz wystające anteny GPS, czujniki pogodowe oraz delikatne elementy aparatury
- Ustaw szerokość rozstawu kół na uzgodnioną wartość przed podjazdem naczepy niskopodwoziowej
- Zapewnij operatora potrafiącego precyzyjnie operować maszyną podczas wjazdu na naczepę
- Przygotuj dokumentację techniczną maszyny lub dokument własności wymagany podczas kontroli drogowej
Błędy w danych uniemożliwiające przygotowanie rzetelnej wyceny
Unikaj podawania niepełnych informacji, aby sprawnie zaplanować przejazd opryskiwacza.
Pozostawienie cieczy w zbiorniku opryskiwacza
Obecność płynu w zbiorniku podnosi środek ciężkości maszyny i wywołuje niebezpieczny efekt fali destabilizujący naczepę podczas jazdy.
Brak zewnętrznej szerokości opon
Pominięcie szerokości zewnętrznej kół uniemożliwia prawidłowy dobór naczepy z odpowiednim rozstawem muld kołowych.
Weryfikacja skrajni drogowej i punktów krytycznych
Przed realizacją przewozu analizowana jest wysokość linii energetycznych oraz obiektów mostowych na wyznaczonej trasie. Zapewnia to bezpieczny przejazd zestawu niskopodwoziowego i zgodność z warunkami zezwolenia na przejazd nienormatywny.
Prześlij specyfikację opryskiwacza do wyceny
Podaj markę, model, rozpiętość belek polowych, zewnętrzny rozstaw kół, trasę oraz preferowany termin odbioru.
Ubezpieczenie i odpowiedzialność w transporcie maszyn
Wszystkie realizowane przewozy opryskiwaczy samojezdnych i ciągnionych są objęte ubezpieczeniem odpowiedzialności cywilnej przewoźnika drogowego dostosowanym do wartości rynkowej sprzętu. Transport odbywa się zgodnie z normami bezpieczeństwa ładunków nienormatywnych.
Warunki przewozu, dobór naczepy oraz harmonogram odbioru są każdorazowo precyzowane w zleceniu spedycyjnym po weryfikacji wymiarów maszyny.
Materiał własny
Zestawy niskopodwoziowe w logistyce maszyn rolniczych
Przykłady rozmieszczenia opryskiwaczy samojezdnych, maszyn polowych i sprzętu agrotechnicznego na naczepach niskopodwoziowych.

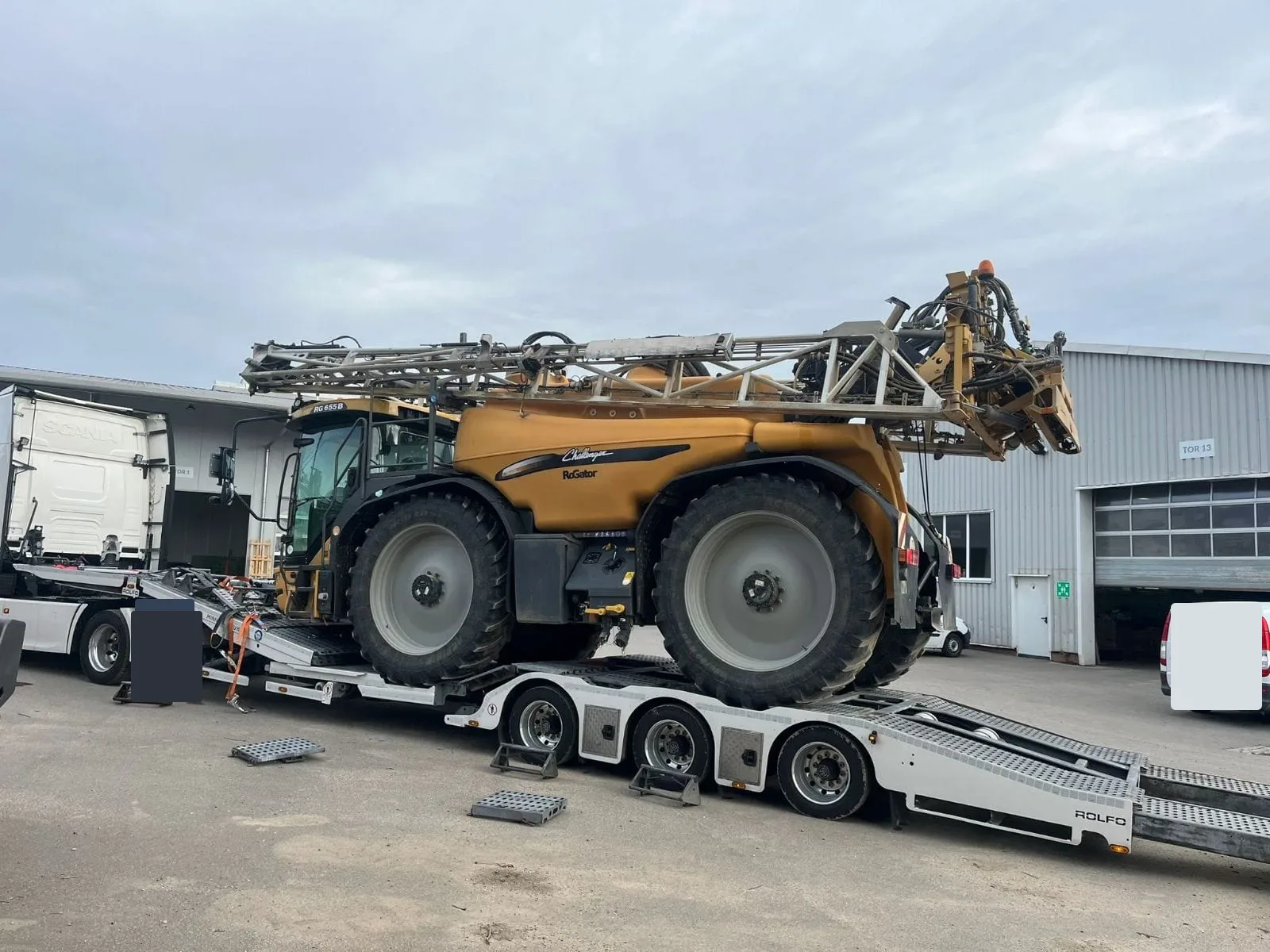

Opryskiwacz samojezdny RoGator
Wysoki opryskiwacz samojezdny Challenger RoGator ze złożonymi belkami polowymi.
Zobacz powiązaną stronę →
Maszyny rolnicze
Zestaw niskopodwoziowy przygotowany do transportu maszyny rolniczej.
Zobacz powiązaną stronę →

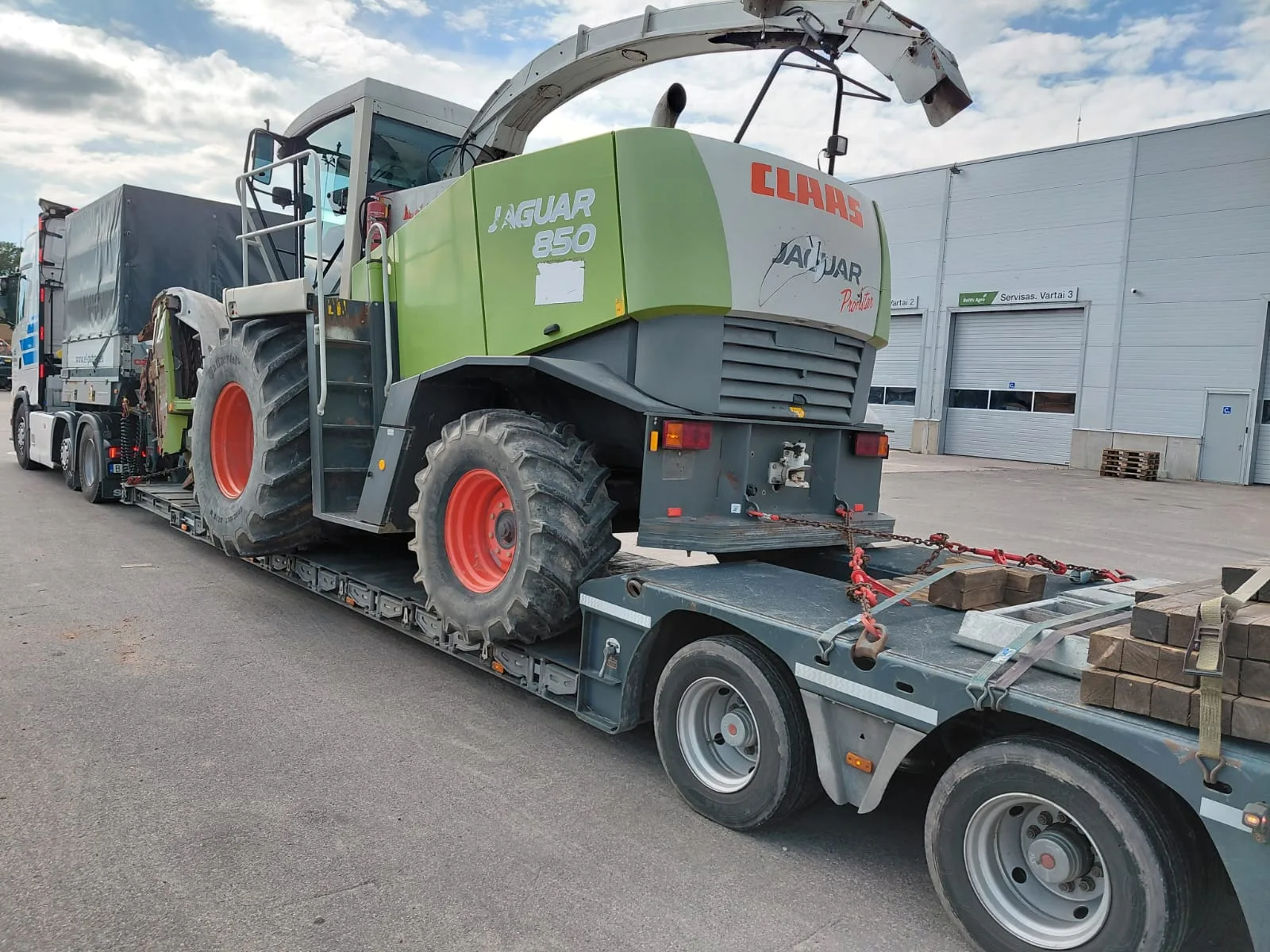

Sieczkarnia samojezdna Claas
Sieczkarnia polowa Claas na naczepie z zagłębieniami na koła.
Zobacz powiązaną stronę →Najczęściej zadawane pytania
Jaką naczepą transportuje się wysoki opryskiwacz samojezdny?
Dla maszyn o dużej wysokości stosujemy naczepy niskopodwoziowe typu Semi wyposażone w muldy kołowe. Wprowadzenie kół w zagłębienia obniża całkowitą wysokość zestawu pod wiaduktami i liniami napowietrznymi.
Czy zbiornik opryskiwacza musi być całkowicie pusty do przewozu?
Zbiornik musi być całkowicie opróżniony przed załadunkiem. Pozostawienie cieczy podnosi środek ciężkości maszyny oraz wywołuje zjawisko fali cieczy, co zagraża stabilności zestawu na zakrętach.
Jak chronione są delikatne aluminiowe belki polowe w trakcie drogi?
Belki są ryglowane na fabrycznych siodłach transportowych wzdłuż kabiny i mocowane pasami transportowymi z miękkimi narożnikami ochronnymi, co eliminuje drgania w czasie jazdy.
Czy organizujecie przewóz opryskiwaczy z zagranicy?
Organizujemy międzynarodowy transport opryskiwaczy polowych z rynków Europy Zachodniej bezpośrednio do gospodarstw rolnych i punktów dealerskich w Polsce.
